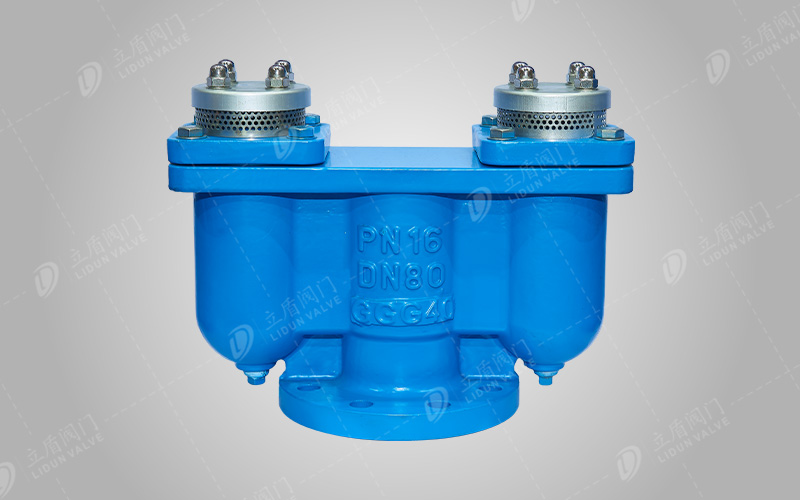

雙口排氣閥

技術參數

產品型號：QB2

公稱通徑：DN40~400mm

公稱壓力：PN1.0~1.6MPa

適用溫度：0°C~80°C

適用介質：水

產品詳情

應用范圍

雙口排氣閥適用于工作介質為水的管路上，作為排除管道內氣體的設備，以提高輸送水設備的效率和保護管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路安全。雙口排氣閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。

工作原理

當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。

產品特點

1、能夠排除管道中的氣體，減少阻力節約能源。

2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。

3、排氣能力是普通雙孔排氣閥的多倍。

4、浮球托架為不銹鋼，使用壽命長，安全可靠。

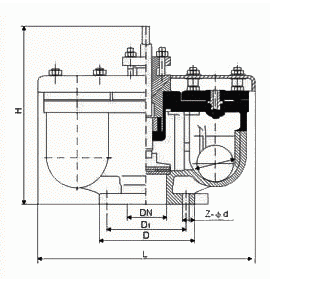

外形結構圖


連接尺寸

型號	公稱通徑	主要尺寸（mm）
型號	公稱通徑	D	D1	D2	L	Z-φd	介質	閥體材料
QB2-10	40	145	110	85	430	4-φ18	水	鑄鐵
QB2-10	50	160	125	100	430	4-φ18	水	鑄鐵
QB2-10	75	195	160	135	470	4-φ18	水	鑄鐵
QB2-10	100	215	180	155	500	4-φ18	水	鑄鐵
QB2-10	150	280	240	210	540	8-φ20	水	鑄鐵
QB2-10	200	335	295	265	700	8-φ20	水	鑄鐵
