超薄型止回閥

技術參數

產品型號：H74W/H

公稱通徑：DN40~400mm

公稱壓力：PN1.6~2.5MPa

工作溫度：-29°C~600°C

適用介質：油、水、酸堿等液體

產品詳情

產品概述

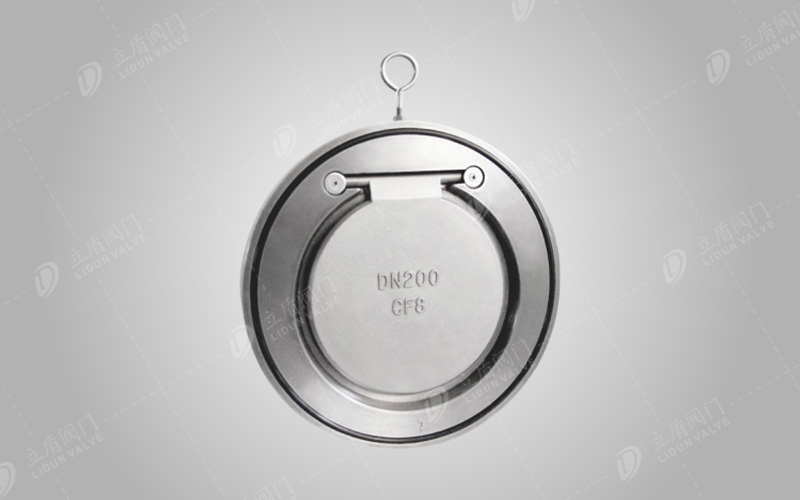

對夾超薄型止回閥是一種圓盤型超薄止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所較為適用。

結構特點

1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。

2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。

3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。

4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。

主要連接尺寸

公稱通徑 DN（mm)	L		D1	D
公稱通徑 DN（mm)	PN1.0、1.6MPa	PN2.5、4.0MPa	D1	1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-
