產品型號：JZ661F/W
公稱通徑：DN15-100
公稱壓力：1.6-4.0MPa
適用溫度：PTFE：-30℃～180℃
設計標準：GB、ANSI、DIN、ISO
控制方式：單作用：氣開式、氣關式，雙作用
可選附件：電磁閥、限位開關、電氣定位器
主要零件材質
閥體材質：304、316、316L
閥芯材質：304、316、316L
閥座材質：PTFE、F46
氣缸材質：聚酰胺PA、不銹鋼
主要性能規范
|
口徑 |
英寸 |
內徑 |
Kv值 |
壓差Max |
氣源壓力 |
氣缸缸徑 |
流向 |
|
DN10 |
3/8’ |
10 |
3.7 |
0-16bar |
4-7bar |
50 |
蒸汽、氣體 閥座上流向 |
|
DN15 |
1/2’ |
15 |
4.2 |
50 |
|||
|
DN20 |
3/4’ |
20 |
8.0 |
50 |
|||
|
DN25 |
1’ |
25 |
19.0 |
63 |
|||
|
DN32 |
1-1/4’ |
32 |
27.5 |
63 |
|||
|
DN40 |
1-1/2’ |
40 |
42.0 |
63 |
液體、氣體 防水錘 閥座下流向 |
||
|
DN50 |
2’ |
50 |
55.0 |
80 |
|||
|
DN65 |
2-1/2’ |
65 |
90 |
100 |
|||
|
DN80 |
3 |
80 |
100 |
||||
|
DN100 |
4 |
100 |
125 |

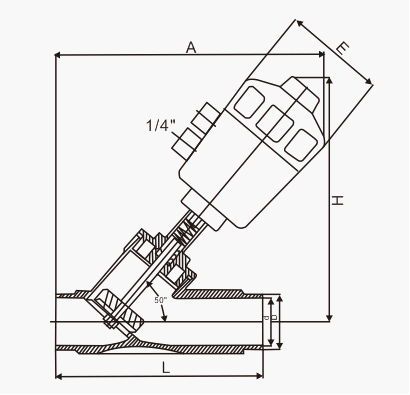

主要外形尺寸
|
公稱通徑 |
L |
D |
d |
A |
H |
E |
氣動頭 |
|
15 |
100 |
19.5 |
15.5 |
175 |
137 |
64 |
Φ50 |
|
20 |
120 |
26.5 |
21.5 |
180 |
145 |
64 |
Φ50 |
|
25 |
140 |
32.5 |
28.5 |
215 |
185 |
80 |
Φ63 |
|
32 |
155 |
38.5 |
33 |
235 |
210 |
80 |
Φ63 |
|
40 |
170 |
52 |
46 |
245 |
260 |
80 |
Φ63 |
|
50 |
180 |
64 |
57 |
325 |
300 |
100 |
Φ80 |
|
65 |
200 |
77 |
68 |
355 |
345 |
100 |
Φ80 |
|
80 |
220 |
92 |
82 |
400 |
385 |
126 |
Φ100 |
