技術參數

產品型號：PZ673H/X

公稱通徑：DN50~2000mm

公稱壓力：PN0.6~2.5MPa

工作溫度：-38°C~1100°C

適用介質：紙漿、污水、煤漿渣水混合物

產品詳情

產品結構特征

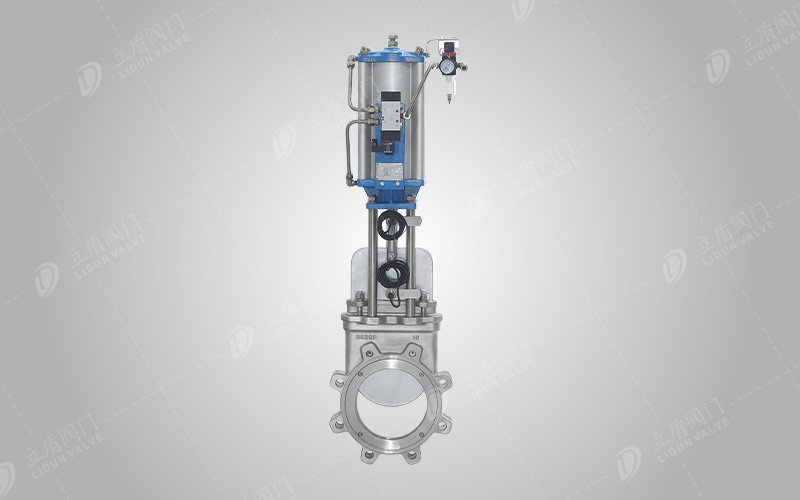

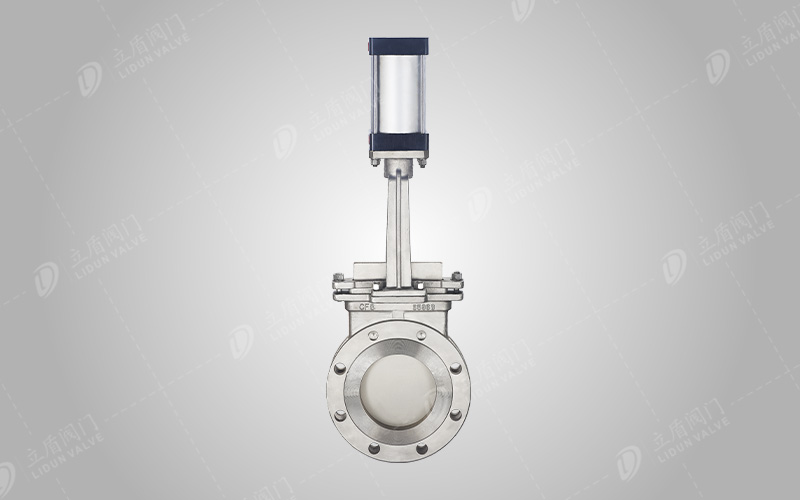

刀型閘閥是一種直行程的開關切斷閥，其外觀美觀、輕巧、結構緊湊，可以采用手動控制、或者氣動控制。刀型閘閥的刀型閘板具有很強的剪切力，因此非常適用于造紙、污水處理、采礦、制糖、化纖等含顆粒物或纖維的工況。

其主要結構特點有

1、刀型閘閥采用整體式結構，超薄閥體，全通徑流量，**大程度避免了介質外漏，流量損失，并且便于安裝使用

2、閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。

3、閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。

4、可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。

5、雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。

主要外形及連接尺寸(mm)
