公稱壓力： PN1.0～2.5MPa
公稱通徑： DN50～DN1200
連接方式： 法蘭連接
使用介質： 水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
閥體材質： 鑄鐵；球墨鑄鐵；碳鋼；不銹鋼；鋁青銅
閥座材質： 橡膠
閥板材料： 不銹鋼；鋁青銅；球墨鑄鐵
用途

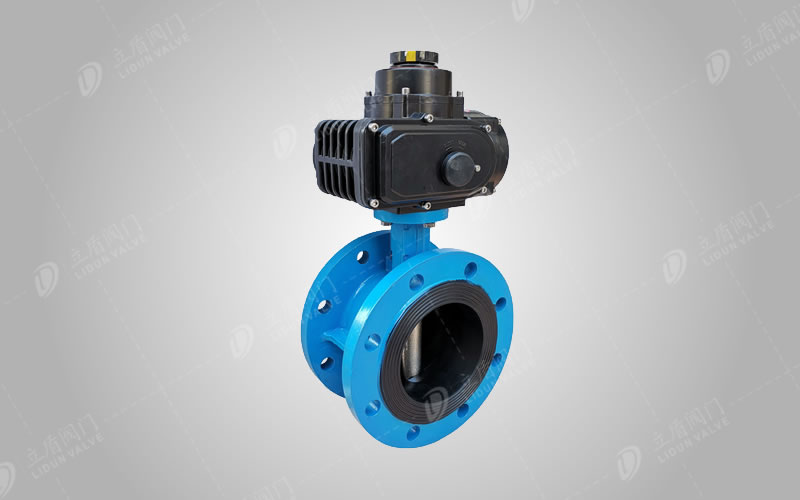

電動蝶閥適用于溫度≤200℃，公稱壓力≤1.6Mpa的食品、醫藥、化工、石油、電力、輕紡、造紙等級的給排水、氣體管道上作調節流量和截流介質的作用。
采用標準
設計標準：GB/T12238
法蘭連接尺寸：GB/T9113.1
結構長度：GB/T12221
壓力試驗：GB/T13927-2008
主要特點
1、 設計新穎、合理、結構**，重量輕、啟閉迅速。
2、 操作力矩小，操作方便，省力靈巧。
3、 可以任何位置安裝、維修方便。
4、 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、 密封材料耐老化、耐腐蝕，使用壽命長等特點。
技術參數
|
公稱通徑 |
DN（mm） |
40-400 |
|
|
公稱壓力 |
PN（Mpa） |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
|
密封試驗 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸汽、煤氣、油品等 |
||
|
驅動形式 |
電動帶手動 |
||
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
各種橡膠、聚四氟乙稀 |
|
蝶板 |
球墨鑄鐵、鑄鋼、不銹鋼 |
|
密封圈 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼及特殊材質 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
密封材料選用適用溫度
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或J |
XA或JA |
XB或JB |
XC或F |
XD或JD |
XE或JE |
|
耐**高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐**低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
